Hoe ontwerp je een PCB zodat hij goed testbaar is (DFT), inclusief testpunten, boundary-scan en fixture-vereisten?

Een goed testbare PCB vermindert defecten, versnelt productie en bespaart kosten. Bij het design pcb voor testbaarheid (DFT) integreer je strategisch testpunten, boundary-scan en fixture-vereisten vanaf het begin. Leer hoe je een PCB-ontwerp testbaar maakt en welke DFT-principes je moet toepassen.

Welke DFT-elementen moet je in je PCB-ontwerp inbouwen?

Bij het ontwerpen van een testbare PCB zijn er drie essentiële DFT-elementen die je vanaf het begin moet integreren. Ten eerste plaats je strategisch testpunten op kritieke signalen en spanningsrails, zodat je snel kunt meten zonder componenten te beschadigen. Ten tweede integreer je boundary-scan (JTAG) voor complexe componenten zoals BGA’s, waarmee je interne verbindingen kunt testen zonder fysieke toegang. Tot slot reserveer je voldoende ruimte rondom testpunten voor fixture-contacten en sondes. Deze combinatie maakt geautomatiseerd testen mogelijk en verkort je productietijd aanzienlijk.

Hoe zorg je dat je PCB-ontwerp compatible is met testfixtures en productie?

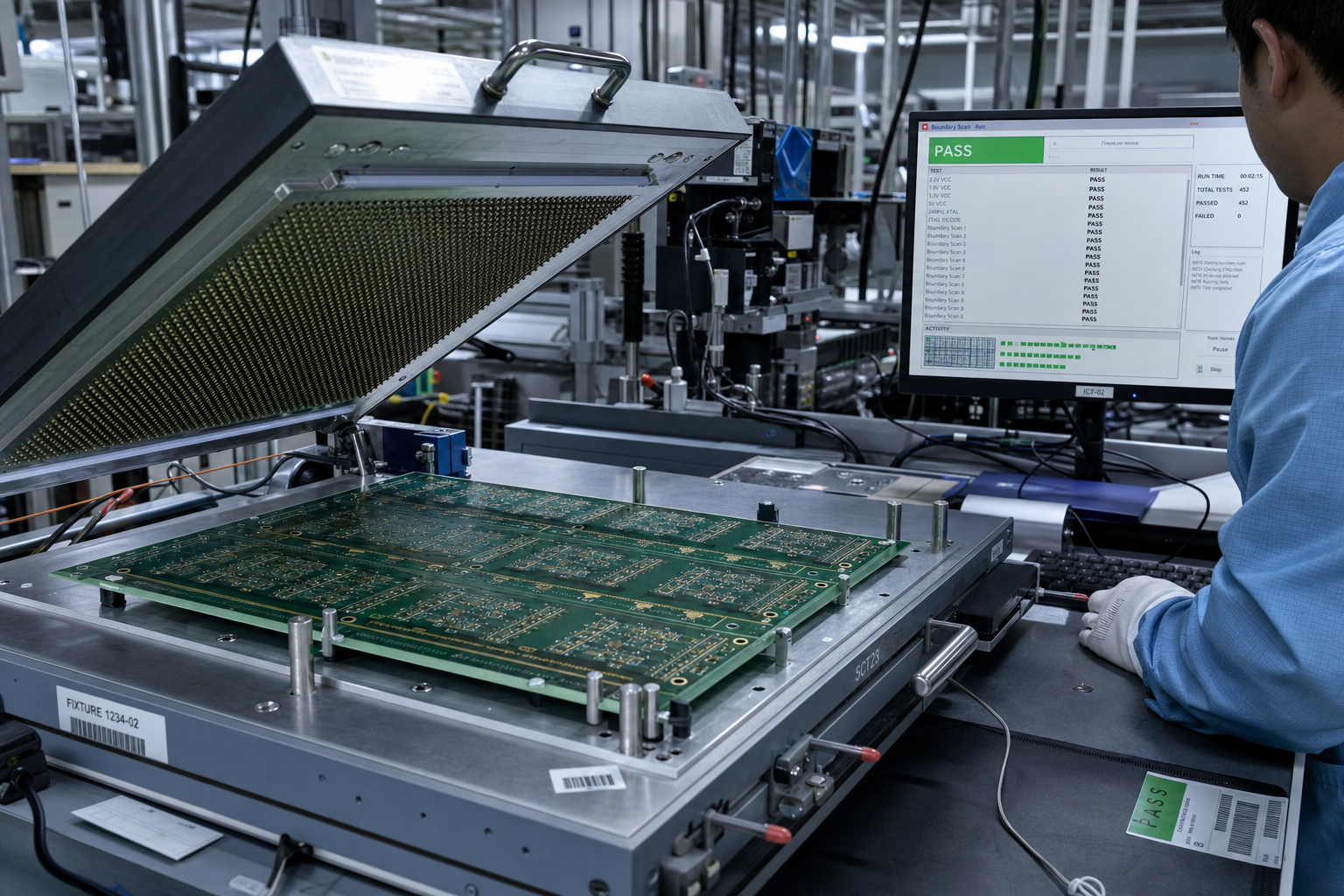

Compatibiliteit met testfixtures begint al in de vroege ontwerpfase van je PCB. Houd rekening met DFT-richtlijnen voor component-spacing en zorg dat testpunten minimaal 0,75 mm diameter hebben voor betrouwbaar sondecontact. Plan het fixture-ontwerp parallel aan je PCB-layout en stem vereisten vroegtijdig af met je testleveranciers om verrassingen te voorkomen. Valideer de testbaarheid door simulaties uit te voeren en organiseer early-stage design reviews waarbij zowel ontwerpers als testengineers betrokken zijn. Deze proactieve aanpak voorkomt kostbare aanpassingen later in het productieproces en garandeert een soepele overgang naar volumeproductie.
